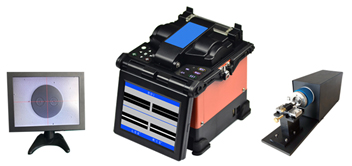

是一款专为光纤传感、光纤陀螺、光开关等领域保偏光纤熔接、测试、研发等设计的一款多功能熔接、测试高精密平台。
产品特点
● 适用于各种单模、多模、保偏光纤熔接、各种保偏光纤连接器校准
● PAS精确纤芯对准，简单、准确、直观的角度定位，保证低损耗接续
● 12英寸高清液晶显示器，清晰显示光纤端面
● 光纤可360度旋转，定位精准、图像调节简单
● 5英寸数字高清晰液晶显示屏，同时观察X轴、Y轴方向光纤
● 可熔接直径40um----150um的光纤
● 可熔接各种特殊结构的光纤（包括：椭圆、偏振、多芯）
技术参数
|
光纤类型
|
各种保偏光纤、SM(单模)，MM(多模)，DS(色散位移)，NZDS(非零色散位移)
|
|
接续损耗
|
0.02dB(SM)，0.01dB(MM)，0.04dB(DS)，0.04dB(NZDS)
|
|
回波损耗
|
大于60dB
|
|
操作方式
|
手动角度对准、自动熔接
|
|
放大倍数
|
光纤侧面380/250倍，光纤端面400倍
|
|
图像显示
|
5英寸液晶屏提供光纤侧面图像显示，12英寸液晶屏提供清晰的光纤端面显示
|
|
张力测试
|
标准2N(可选)
|
|
热缩套管
|
60mm、40mm和一系列热缩套管
|
|
电极寿命
|
典型值3000次，电极更换简易方便
|
|
电源最大功率
|
≤20W
|
|
施工照明
|
内置高亮度、宽范围照明灯，方便夜间操作
|
|
