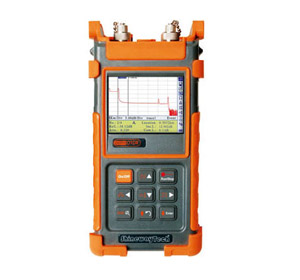

palmOTDR系列 掌上型光时域反射仪
高性能多功能OTDR
· 理想的LAN/WAN/FTTx 认证和故障解决工具
· 全面光纤测试应用：
单模：1310/1490/1550nm, 1625/1650nm（带滤波器）,
动态范围最大45dB;
多模：850/1300nm，动态范围最大21/24dB.
· 故障定位，可探测到连接器/熔接点/分路器/宏弯/光纤末端
· 光纤长度/损耗测试
· 内置PON光功率计，可测量三重播放业务信号
· 可选配稳定光源，可见光源或光功率计
· FTTx在线测试，可穿通64路以上分路器测试：
（1625/1650nm波长带滤波器）
· 可识别分路器和光纤末端
· 4种测试方式可选：自动/手动（2点/5点）/平均/实时
· 具有通过/失败评估以及光回损测试功能（即将发布）
· 高效人机界面，掌上型轻量化设计（仅重1kg）
· 快速启动<5 秒
· 独特的热键设计：按键操作集成热键功能，快捷定位及分析事件点
· USB/RS232数据接口（免驱动）
· 1000条迹线存储
· Bellcore文件格式（.sor）
· TraceManager软件：轻松实现批量编辑、打印及单页多迹线打印功能
· 优化的供电设计：内置充电电池一次充电可支持8小时测量
· 防尘、防震设计（通过2米跌落试验）
· CE、FCC、FDA 认证
|
 |
ShinewayTech®palmOTDR系列掌上型光时域反射仪是一款独具匠心的光纤线路寻障分析产品，为光纤通信网测试提供了一种全新的应用方式，其稳定性和性价比在全球广受瞩目。
palmOTDR与传统OTDR相比，尺寸更加小巧，操作更为简洁。其提供了丰富的测试功能，可灵活配置850/1300/1310/1490/1550/1625/1650nm（单波长/双波长/三波长组合）OTDR、1310/1490/1550nm PON光功率计、稳定光源和可视故障定位仪，以实现更高的应用价值。palmOTDR的工作波长涵盖了常规的端到端光纤测试（1310/1550nm），局域网测试（850/1300nm），FTTx建设期光纤链路验证（1490nm）以及PON网络在线故障定位（1625/1650nm）等。内置的PON光功率计支持穿通模式和突发模式，可在线监测网络上任意位置的PON信号（1310/1490/1550nm）。palmOTDR是您从容应对多种光网络测试环境，进行光纤施工、认证、例检、抢修和维护的理想解决方案。
开机启动时间小于5秒
palmOTDR系列从开启电源到进入界面并启动测试只需要不到5秒的时间，用户无需等待。
在线（可穿通分路器）测试
在线光信号检查功能
| 如果被测光纤中存在通信光信号，OTDR是不能得到测试结果的，并且OTDR所发出的高功率脉冲光信号可能会损坏被测光纤所连接网络设备（如SDH/WDM/PON）中正在工作的接收器或其他器件，也有可能会导致自身器件的损坏。palmOTDR系列具备对在线通信光信号的检查功能，在发出测试脉冲前，先检查所测试光纤中是否有在线的通信光信号存在并且显示检查结果，如果有在线的通信光信号存在则显示提示信息并停止测试。这项功能可有效保护测试仪表和通信设备。 |
|
内置PON光功率计
在palmOTDR内置PON光功率计模块使得FTTx认证和故障排查工作变得高效快捷。PON光功率计模块支持穿通设计、突发模式和通过/警告/失败评估功能，可在线监测PON网络上任意节点的信号功率值，帮助您方便评估PON网络中的信号质量。
可选配稳定光源
可选配的稳定光源与palmOTDR共享光学端口且工作波长与palmOTDR相同。
可选配光功率计
• 无需预热
• 绝对功率测量和功率损耗测量
• 高精度，零漂移
• 功率监测，可设置上下限
OTDR TraceManager 仿真软件
基于Windows PC机的软件可以在PC机上对测试迹线进行分析/编辑，也可根据用户需求生成不同形式的测试报告
| ●可浏览和分析所测试迹线文件；
●Bellcore文件存储格式；
●显示迹线，光纤事件，分析信息，
●测试参数等数据；
●单页单迹线或单页多迹线可选打印模式
●批量修改和批量打印功能
|
●波形差异对比功能
在仿真模式中，可在同一窗口同时打
开多个波形，波形间的差异在同一窗
口显示出来，可以更容易地比较诸如
光纤老化原因所造成的参数改变。
●双方向分析测试功能
|
技术指标
|
型号(1)
|
波长(±20nm)
|
动态范围(2)
|
事件盲区(m)(3)
|
衰减盲区(m)(3)
|
|
palmOTDR-M20AE
|
850/1300
|
21/24dB
|
1.8
|
8
|
|
palmOTDR-S20AE
|
1310/1550
|
32/30dB
|
2.5
|
10
|
|
palmOTDR-S20BE
|
1310/1550
|
35/34dB
|
1.8
|
8
|
|
palmOTDR-S20C/N
|
1310/1550
|
40/38dB
|
1.8
|
8
|
|
palmOTDR-S20D/N
|
1310/1550
|
45/43dB
|
1.5
|
8
|
|
palmOTDR-S20F
|
1310/1550
|
50/48dB
|
1.5
|
8
|
|
palmOTDR-S20C/P
|
1310/1490/1550
|
38/37/37dB
|
1.5
|
10
|
|
palmOTDR-S20C/X
|
1310/1550/1625
|
38/37/37dB
|
1.5
|
10
|
|
palmOTDR-S20C/E
|
1310/1550/1650
|
38/37/37dB
|
1.5
|
10
|
|
palmOTDR-P11C
(内置PPM)
|
1625
|
37dB
|
1.5
|
10
|
|
palmOTDR-P13C
(内置PPM)
|
1650
|
37dB
|
1.5
|
10
|
|
palmOTDR-P31C
(内置PPM)
|
1310/1550/1625
|
38/37/37dB
|
1.5
|
10
|
|
palmOTDR-P33C
(内置PPM)
|
1310/1550/1650
|
38/37/37dB
|
1.5
|
10
|
|
测试范围 (Km) (4)
|
0.1,0.3,0.5,1.3,2.5,5,10@850nm; 0.1,0.3,0.5,1.3,2.5,5,10,20,40,80@1300nm;
0.3,1.3,2.5,5,10,20,40,80,120,160,240@其他
|
|
脉宽 (5)
|
10ns,30ns,100ns,300ns,1µs@850nm;10ns,30ns,100ns,300ns,1µs,2.5µs@1300nm; 5ns,10ns, 30ns,100ns, 300ns,1µs,2.5µs,10µs,20µs@其他
|
|
测量时间
|
Quick, 15s, 30s, 1min, 2min, 3min
|
|
测量精度
|
±(1m+ 5×10-5×距离+取样间距)
|
|
衰减测量精度
|
±0.05 dB/ dB
|
|
反射测量精度
|
±4 dB
|
|
数据存储
|
1000条测试曲线
|
|
通信接口
|
USB/RS-232
|
|
光接口
|
FC/PC (可互换SC, ST)
|
|
供电方式
|
双路供电：NiMH充电电池/ AC适配器
|
|
电池工作时间
|
一次充电后：连续操作≥8小时; 待机时间≥20小时; 充电时间<4小时
|
|
工作温度
|
-20℃ ~50℃
|
|
保存温度
|
-40℃ ~70℃
|
|
相对湿度
|
0~95%(无结露)
|
|
重量
|
1kg
|
|
尺寸(长×宽×高)
|
220×110×70mm
|
选配的功能模块技术指标
|
可视故障定位仪模块(6)
|
|
波长 (±20nm)
|
650nm
|
|
输出功率 (dBm)
|
≥-3
|
|
最大测试距离
|
5 Km
|
|
稳定光源模块(7)
|
|
波长 (±20nm)
|
同 OTDR 的工作波长(8)
|
|
输出功率 (dBm)
|
|
|
光功率计(9)
|
|
校准波长(nm)
|
850,1300,1310,1490,1550,1625
|
|
测量范围(dBm)
|
-70 ~ +6 (-60 ~ +6 @ 850nm)
|
|
探测器类型
|
InGaAs
|
|
显示分辨率
|
0.01dB
|
|
精度
|
± 5% ± 0.01nW(±0.5dB@850nm)
|
|
PON光功率计(10)
|
|
校准波长
|
1310nm
|
1490nm
|
1550nm
|
|
测量范围 (dBm)
|
-40 ~ +8
(突发模式: -30 ~ +8)
|
-40 ~ +8
|
-40 ~ +20
|
|
谱宽 (nm)
|
1310±40
|
1490±10
|
1550±10
|
|
功率不稳定度 (dB)
|
≤ 0.5
|
|
显示分辨率 (dB)
|
0.01
|
|
插入损耗 (dB)
|
≤ 1.5
|
|
阈值
|
用户可定义60种阈值设置
|
|
数据存储
|
1200 条测试曲线
|
* 上述参数如有变化，恕不另行通知。
注释：
(1) 技术指标描述了用典型PC型连接器测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度；
(2) 动态范围是在最大脉冲宽度、平均时间3分钟条件下测得；
(3) 盲区测量条件：反射事件在0.6Km处，反射强度<-45dB，事件盲区用10ns脉宽进行测量 (A型用12ns测量)，衰减盲区用30ns脉宽进行测量。
(4) 距离范围中160Km档和240Km档只对本仪表的B、C、D型有效；120Km档只对本仪表的A型有效；
(5) 脉宽中5ns、10ns、300ns、10μs档和20μs档只对本仪表的B、C、D型有效；12ns和275ns档只对本仪表的A型有效；
(6) 可视故障定位器模块的标准型号有 S20BE，S20C/N 和 S20D/N；可选择的型号有 M20AE，S20AE，S20C/P，S20C/X， S20C/E，P11C 和P13C；
(7) 稳定光源模块可用在所有模块上；
(8) 稳定光源与 palmOTDR共享同一光端口并且与palmOTDR. 的工作波长一致；
(9) 光功率计模块可选的型号有 M20AE，S20AE，S20BE，S20C/N，S20D/N，S20C/P，S20C/X 和S20C/E；
(10)PON光功率计模块的标准 型号是： P11C，P13C,，P31C 和P33C。
