【主要特性】

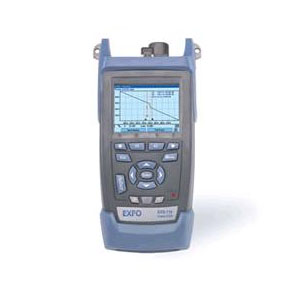

EXFO AXS- 100 Access OTDR将业界优异的OTDR技术与功率计功能融合在一个功能强大的手持式设备中。专门针对FTTx构架内的无源光网络（PON）测试进行了优化，提供了多种波长配置和大量选项。它可用于光网络终端（ONT）、落线终端、FTTH分配（F2）光纤表征的光纤分布集线器（FDH）、故障诊断和故障查找。
【主机特性】
l 使用者友好界面：一键式测试，并配有EXFO特有的FTTx软件包（包括宏弯曲/故障寻找器、通过/未通过指示器）
l 多重选项，其中包括功率计、可视故障定位仪（VFL）、光纤检查探测器和IP测试
l 故障寻找器模式，可快速识别/查找光纤的断裂位置
l 灵活连接：与USB闪存条兼容，可通过ActiveSync下载USB电缆数据
l 高级防反射TFT彩色显示屏，可确保阳光直射或在其他恶劣的户外条件下仍能清晰显示
l 手持式、轻盈小巧的工具：仅重1kg
l 内部坚固适用于户外使用
l 故障诊断选项，可执行服务中带外网络测试
【技术指标】
|
指标
|
AXS-100
|
AXS-110
|
|
波长（nm）
|
1310/1550/1625
|
850/1300/1310/1550
|
|
动态范围（dB）
|
29/28/28（1310/1550/1625）
|
24/25/32/30（850/1300/1310/1550）
|
|
脉冲宽度（ns）
|
10，30，100，275，1000，2500，10 000
|
多模：5，10，30，100，275，1000
单模：5，10，30，100，275，1000，2500，10 000
|
|
事件盲区
|
2.5
|
0.9
|
|
衰减盲区
|
11/12/12
|
3.5/4.5/4/4.5
|
|
线性度
|
±0.05dB/dB
|
±0.03 dB/dB
|
|
损耗阈值
|
0.05
|
0.01
|
|
损耗分辨率
|
0.01
|
0.01
|
|
采样分辨率
|
0.16到5
|
多模：0.08到2.5
单模：0.08到5
|
|
采样点
|
30 000
|
64 000
|
|
距离不确定性
|
±(1+0.005%×距离+采样分辨率)
0.05dB/dB
|
±(0.75%+0.0025%×距离+采样分辨率)
0.05dB/dB
|
|
距离范围
|
0.65到160
|
多模：0.1到40
单模：0.65到260
|
|
实时刷新
|
2
|
4
|
|
存储容量
|
500迹线
|
500迹线
|
|
测量时间
|
用户定义
|
用户定义
|
|
稳定的光源输出
|
-9
|
多模：-1.5
单模：-6.5
|
|
可视故障定位仪（选件）
|
激光，650±10nm
CW，最大输出功率：2mW
|
激光，650±10nm
CW，最大输出功率：2mW
|
