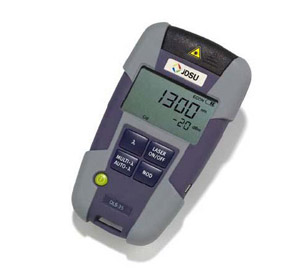

OLS-3x系列SmartPocket光源是JDSU推出的新一代经济型袖珍测试仪器，延续JDSU设计理念的经典产品。专门设计了适合野外和现场环境的防震、防尘保护盖，高亮的显示屏幕。
配合JDSU光功率计可迅速完成光纤链路损耗、光纤连通性测试，以及快速对纤。
OLS-34 适合LAN/WAN接入网和企业网的多模应用，850/1300nm。
OLS-35 适合电信网络测试的单模应用，1310/1550nm。
OLS-36 组合850/1300nm，1310/1550nm的4波长光源，具有广泛的应用。
特点：
• 经济耐用，高性能解决方案
• 3年校准期
• 现场可更换的光纤连接器提供了灵活度
• 自动波长和TwinTest功能
• 最多在一台仪表上组合4个波长，适应单多模测试
应用：
• 链路损耗测试和链路连通性检查
• 企业局域网多模光纤测试
• 接入网和城域网单模、多模组合测试
• 可适用在电信、CATV网络等多种应用
• 对纤，特别适合长距离对纤操作
技术参数：
|
|
OLS-34
多模光源
|
OLS-35
单模光源
|
OLS-36
4波长光源
|
|
光源类型
|
LED
|
Laser
|
LED（MM）/Laser（SM）
|
|
光纤类型
|
MM (50/125μm)
|
SM (9/125μm)
|
MM (50/125μm)
SM (9/125μm)
|
|
插芯类型
|
PC
|
PC
|
PC （单模一个接口；多模一个接口）
|
|
光接口连接器
|
固定式： ST, FC, SC
可更换式： LC, FC, SC, ST, DIN
|
固定式： LC, FC, SC
可更换式： LC, FC, SC, ST, DIN
|
固定式： LC, FC, SC
可更换式： LC, FC, SC, ST, DIN
|
|
中心波长
|
850nm (± 20nm)
1300nm (± 20nm)
|
1310nm (± 20nm)
1550nm (± 20nm)
|
850 (±20nm)1300 (±20nm)
1310(±20nm)1550(±20nm)
|
|
谱宽 （ FWHM ）
|
<170 nm
|
<5 nm
|
<170 nm/<5 nm
|
|
输出功率
|
- 20 dBm
|
- 7 dBm
|
-20 dBm/ -7 dBm
|
|
短期稳定度(15分钟)
|
± 0.02 dB
|
0.02 dB
|
± 0.02 dB
|
|
长期稳定度(8小时)
|
± 0.05dB
|
± 0.05 dB
|
± 0.05 dB
|
|
调制频率
|
270Hz, 1kHz, 2kHz
|
270Hz, 1kHz, 2kHz
|
270Hz, 1kHz, 2kHz
|
|
Auto λ 模式
|
Yes
|
Yes
|
Yes
|
|
Multi λ 模式
|
Yes (2 λs)
|
Yes (2 λs)
|
Yes (4 λs)
|
通用参数：
|
电源
|
|
干电池
|
2x Mignon (AA) 1.5 V
|
|
可充电电池
|
2x Mignon (AA) NiMH 1.2 V
|
|
交流适配器
电池充电
|
通过 USB （选件）
无内部充电
|
|
工作时间
|
15 小时 /60 小时
自动关机： 20 分钟
|
|
环境
|
|
电磁兼容 EMI/ESD
|
( 符合 CE)
|
|
校准周期
|
3 年
|
|
操作温度
|
-10 to +60°C
|
|
储运温度
|
-40 to 70°C
|
|
尺寸 (H x W x D)
|
30 x 80 x 150 mm
|
|
重量
|
200g
|
订货信息：
|
订货号
|
型号 / 描述
|
|
2303/01
|
OLS-34 LED 多模 光源
850/1300nm, MM, 可更换的光接口适配器
|
|
2303/02
|
OLS-34 LED 多模光源
850/1300 nm, MM, FC/PC （固定光连接器）
|
|
2303/03
|
OLS-34 LED 多模光源
850/1300 nm, MM, SC/PC （固定光连接器）
|
|
2303/04
|
OLS-34 LED 多模光源
850/1300 nm, MM, ST （固定光连接器）
|
|
2303/11
|
OLS-35 Laser 单模光源
1310/1550 nm, SM, 可更换的光接口适配器
|
|
2303/12
|
OLS-35 Laser 单模光源
1310/1550 nm, SM, FC/PC （固定光连接器）
|
|
2303/13
|
OLS-35 Laser 单模光源
1310/1550 nm, SM, SC/PC （固定光连接器）
|
|
2303/15
|
OLS-35 Laser 单模光源
1310/1550 nm, SM, LC/PC （固定光连接器）
|
|
2303/21
|
OLS-36 Quad 单、多模光源
850/1300/1310/1550 nm, SM, MM, 可更换的光接口适配器
|
|
2303/22
|
OLS-36 Quad 单、多模光源
850/1300/1310/1550 nm, SM, MM, FC/PC （固定光连接器）
|
|
2303/23
|
OLS-36 Quad 单、多模光源
850/1300/1310/1550 nm, SM, MM, SC/PC （固定光连接器）
|
|
2303/25
|
OLS-36 Quad 单、多模光源
850/1300/1310/1550 nm, SM, MM, LC/PC （固定光连接器）
|
其中包括干电池，操作手册和软包
选件：
|
FCR-CLN-01
|
光纤清洁工具组
|
|
2237/90.02
|
NiMH 可充电电池， Mignon AA, ， 1.2V (2 节 )
|
|
2302/90.01
|
交流适配器 SNT-505
|
|
2150/00.xx
|
可更换的光接口适配器，可选 FC 、 SC 、 ST 、 LC 、 DIN
|
