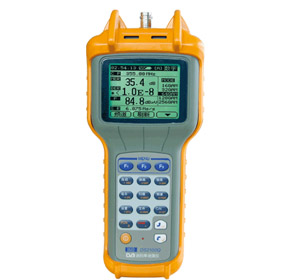

DS2100Q/B 经济型数字电视测试仪



DS2100系列经济型数字电视测试仪,是结合德力多年来对数字电视维护理解和实际网络维护经验,最新推出的适应现代网络维护的“智能”设备,专有的“1+2+1”测试,即“1个结果+2种分析+1个标准”,是对现代维护的完美诠释,让您的网络维护工作变得更加轻松。

选购型号

型号

特点

应用

DS2100B

经济型

用于有线电视网络日常维护(快速简单地测试信号的电平、MERBER、带内平坦度等)

DS2100Q

增强型 (增加星座图等功能,用于分析信号干扰、畸变)



数字电视关键指标测试
   •
数字/模拟兼容测试,完全满足日常网络维护需要,保证信号主要指标的测试
   •
支持FLT——带内平坦度测试,分析网络中阻抗匹配情况
智能合格判断功能,可以协助工程人员判断信号质量
简易频谱分析
保存测试数据,利用上位机软件处理保存的网络信号测试数据

 “121……121”快速完成网络维护

• 1 个结果

     仪器自动给出网络各项指标是否合格的结果——仅需一个按键即可实现数字或者模拟电视基本指标的测试,且自动判断是否合格。



• 2 种分析功能

 线路衰减分析

     斜率功能让您准确把握传输线路故障,帮您找出因为放大器,线缆和接头等常规器件问题带来的传输问题。



信号干扰分析

    星座图和频谱功能帮您找到各种干扰信号和信号畸变,锁定故障来源。



• 1 个标准

    统一标准:参照国家标准,根据各地网络实际情况,实现对所有工程测试仪表设定统一的信号判断标准,便于统一管理,统一规范。

主要应用

统一设定标准
    网络公司根据当地网络状况为传输网络和客户端口分别设定统1的维护指标合格标准,便于统一管理。

直接读取每一项指标是否合格
    工程人员不仅能够看到精准的测试数据,更能够直接读取每一项指标是否合格,得到1个明确的网络指标是否合格的结果。

常用的两种分析方法

在日常的网络工程维护中经常使用2种故障分析解决方法——利用斜率首先确定系统的平衡性,判断是否为线缆弯曲,接头进水,放大器故障等常规问题,利用频谱功能分析是否有干扰信号或带内畸变造成的无法正常接收等,沿传输链路逐点排查可最终解决传输链路带来的问题。

备注

    此产品是工程维护级产品,并不能分析解决全部网络故障,建议与本公司高端分析级产品配合使用,既能节省资金,又能保障网络维护的有效性(详情可咨询德力公司销售人员和产品中心)。



产品参数



项目

DS2100Q

DS2100B

频率

频率范围

5MHz~870MHz

 精度

±50×10‑6 (20℃±5)

 分辨率

10 KHz

接收带宽

280 KHz

模拟电视信号

电平范围

30dBμV120dBμV

 精度

±1.5dB

 分辨率

0.1dB

输入阻抗

75Ω

频道扫描

扫描频道总数最多150个频道

×

数字电视信号

功率电平范围

30dBμV 110dBμV

 精度

±2.0dB

 分辨率

0.1dB

标准调制形式

ITU‑T J.83 Annex A standard64QAM/128QAM/256QAM (16QAM/32QAM)选件

ITU‑T J.83 Annex A standard 64QAM256 QAM

功率支持

QAMQPSKCOFDM

符号率

4MS/S ~ 7MS/S

接收带宽

8MHz(可设定)

MER

to 39dB(典型)

精度

±2dB

BER

1E‑3 to 1E‑9 纠错前/

1E‑3 to 1E‑9 纠错前

星座图

标配

×

喜好频道

支持

频率频谱

频谱扫描

带宽2.5MHz/6.25MHz/12.5MHz/25MHz/ 62.5MHz可调

带宽10MHz固定

其他测试项目

信噪比(S/N)、斜率测量、干线电压测量、自动测试等

斜率测量、干线电压测量等

上位机管理

上位机管理软件

标配

×

电源供电

电 池

11.1V 1.5AH 锂离子电池组

充电器

交流 90 V to 240V 50/60Hz

工作时间

5 小时 (电池满电)

充电时间

< 3小时
