远端设备分类说明

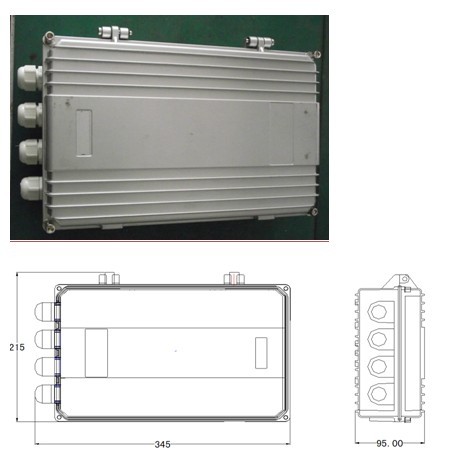

防水型远端设备结构与外观：

-48V/600W防水型远端功能说明：

Ÿ   宽范围电压输入、隔离变换、高压转换成-48V，最大输出功率600W，三路输出端口，可给多个设备供电；

Ÿ   具输入过压保护，保护方式：当输入过压（高于460V±10V）设备关闭输出，当输入电压恢复正常后，设备自动恢复工作；

Ÿ   具有输出短路保护，保护方式：当输出端短接出现过大电流（可根据需求设定）设备关闭输出，当输出回路恢复正常后，自动恢复工作；

Ÿ   具有输出限流保护，保护方式：当输出电流大于设定值（可按功率需求设定）设备降低输出电压直到输出电流减小至设定值，输出电流恢复正常后，设备后自动恢复正常工作；

Ÿ   输出过压保护，保护方式：当输出电压大于设定值（可按需求设定）设备关闭输出，当输出恢复正常后，设备后自动恢复正常工作；

Ÿ   过温保护，保护方式：设备温度大于设定值（可按需求调节）设备关闭，设备温度恢复正常，设备恢复工作；

Ÿ   即可输入直流，也可输入交流；

Ÿ   输入端口防雷（设计等级5—10KA）

Ÿ   并机均流功能，可任意并联扩展输出功率，自动均流。

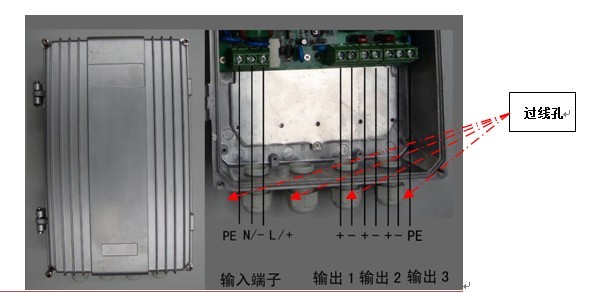

接线说明

交流AC220V/600W防水型远端功能说明：

Ÿ   宽范围电压输入，直流高压转换成交流220V，最大输出功率600W，两路输出端口，可给多个设备供电；

Ÿ   具输入过压保护，保护方式：当输入过压（高于460V±10V）设备关闭输出，当输入电压恢复正常后，设备自动恢复工作；

Ÿ   具有输出短路保护，保护方式：当输出端短接出现过大电流（可根据需求设定）设备关闭输出，当输出回路恢复正常后，自动恢复工作；

Ÿ   过温保护，保护方式：设备温度大于设定值（可按需求调节）设备关闭，设备温度恢复正常，设备恢复工作；

Ÿ   输入端口防雷（设计等级20—40KA）

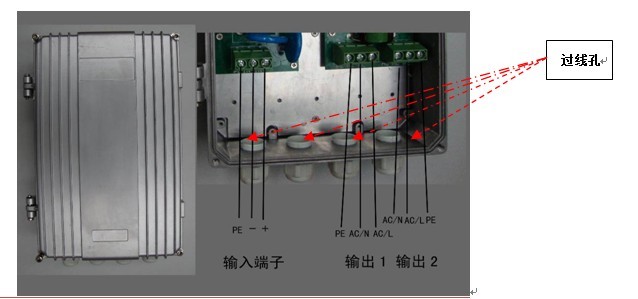

接线说明

远端防水型防雷功能说明：

Ÿ   无源器件防雷保护，内置大电流慢速保险保护，可安装在远供回路的任意位置，防雷设计等级20KA—60KA；

Ÿ   三路输出端口，可连接多个远端；

Ÿ   预留尾纤托盘位置。

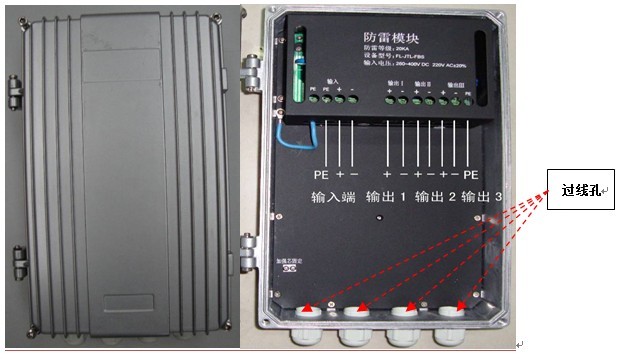

接线说明

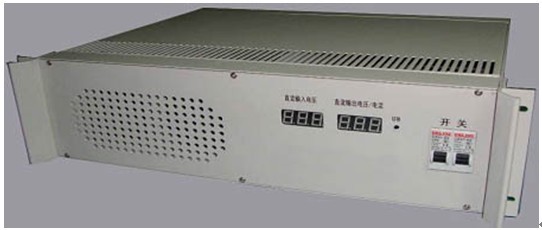

-48V/3000W室内型远端结构与外观：

宽度：460mm(标准19英寸机柜安装孔位)

高度：132mm（3U高度）

深度：320mm

整机重量8.8KG

功能说明：

Ÿ   宽范围电压输入、隔离变换、高压转换成-48V，最大输出功率3000W；

Ÿ   具输入过压保护，保护方式：当输入过压（高于460V±10V）设备关闭输出，当输入电压恢复正常后，设备自动恢复工作；

Ÿ   具有输出短路保护，保护方式：当输出端短接出现过大电流（可根据需求设定）设备关闭输出，当输出回路恢复正常后，自动恢复工作；

Ÿ   具有输出限流保护，保护方式：当输出电流大于设定值（可按功率需求设定）设备降低输出电压直到输出电流减小至设定值，输出电流恢复正常后，设备后自动恢复正常工作；

Ÿ   输出过压保护，保护方式：当输出电压大于设定值（可按需求设定）设备关闭输出，当输出恢复正常后，设备后自动恢复正常工作；

Ÿ   过温保护，保护方式：设备温度大于设定值（可按需求调节）设备关闭，设备温度恢复正常，设备恢复工作；

Ÿ   即可输入直流，也可输入交流；

Ÿ   输入端口防雷（设计等级20—60KA）

Ÿ   并机均流功能，可任意并联扩展输出功率，自动均流。

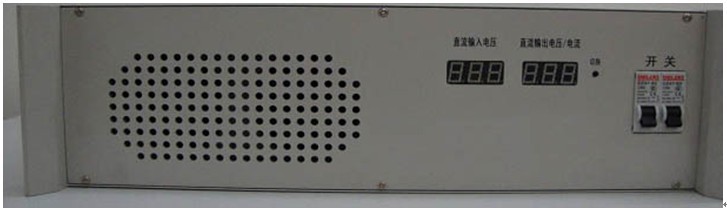

前面板：

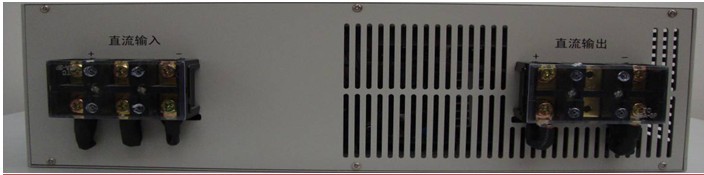

接线

远端设备技术指标
