UNS-500分布式光纤测温预警系统



电缆火灾是非常严重的事故。电缆传输电流过载、电缆接头处阻抗大、绝缘皮老化或电缆本身局放等原因，致使电缆表面温度升高，电缆绝缘层和保护层产生自燃，并伴随大热量的产生，随着温度进一步上升即产生烟雾，从而发展为火灾事故，造成损失。电缆故障时首先会产生大量的热量，分布式光纤测温预警系统通过分布式光纤传感技术实时监测电缆桥架的温度变化，当电缆温度过高时及时发出报警并准确定位，从而在火灾事故发生的初期准确判断电缆异常点，做到防患于未然，避免事故的发生。

分布式光纤测温系统是根据光纤后向拉曼散射光谱的温度效应，通过在电缆表面敷设感温光缆，实现对电缆温度的在线监测和自动报警，具有连续分布式无盲区温度探测、安装快捷方便、绝缘耐压性能良好、不受电磁干扰等特点。



监测对象

l   电缆及电缆接头温度及火灾监测

l   电缆桥架温度火情监测

l   电缆竖井、夹层及电缆沟火灾监测



分布式光纤测温系统是国际上先进性的线型感温火灾探测器，集光、电、计算机、机械、微信号处理等高新技术为一体，可实现大范围空间温度分布式实时监测，具有测量距离长、无测量盲区、实时监测、可精确定位等优点，在隧道、地铁、电力、石化、大坝、油井等领域均有广泛应用。

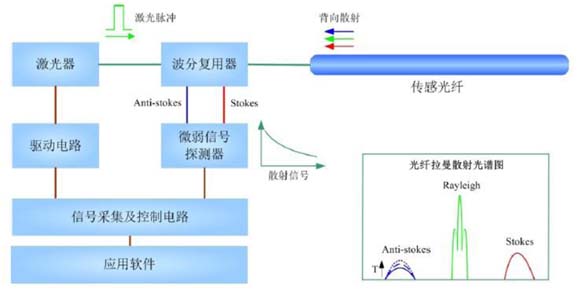

分布式光纤测温系统同时实现温度测量和空间定位功能，其中温度测试利用光纤自发拉曼散射效应，空间定位则利用光时域技术。高速窄脉宽半导体激光脉冲耦合进入传感光纤中，通过光纤微弱背向散射信号的滤波、探测以及高速数据采集与分析，获得温度敏感的反斯托克斯信号和温度不敏感的斯托克斯信号，这两个信号的比值提供了温度的绝对指示，利用这一原理从而实时获得沿光纤分布的准确温度信息；结合先进的火灾智能报警算法，实现传感光纤全程的实时在线监测。



 技术优势

与传感传感器相比较，具有许多天然的优势，主要包括：

1）连续分布式测量

分布式光纤传感器是真正的分布式测量，可以连续的获得沿探测光纤几十公里的测量信息，误报和漏报率大大降低，同时实现实时监测。

2）抗电磁干扰

在高电磁环境中可以正常的工作，光纤本身是由石英材料组成的，完全的电绝缘；同时光纤传感器的信号是以光纤为载体的，本征安全，不受任何外界电磁环境的干扰。

3）抗震防爆

感温光缆采用先进的安装、固定和保护方式，在强振动环境下也不会导致其受到撞伤、磨损等机械破坏，另外也不会影响光缆本身特性及监测的准确性。

4）灵敏度高，测量精度高

理论上大多数光纤传感器的灵敏度和测量精度都优于一般的传感器，因此在粉尘弥漫的恶劣工作环境仍然可以进行准确测量。

5）系统简单

分布式光纤测温系统只要将沿测量路径铺设的光纤接到主机上就可以了，系统非常简单，安装维护方便。

6）本征防雷

雷电经常破坏大量的电测传感器。光纤传感器由于完全的电绝缘，本身不通电，可以抵抗高电压和高电流的冲击。

7）测量距离远

适于远程监控光纤的两个突出优点就是传输数据量大和损耗小，在无需中继的情况下，可以实现几十公里的远程监测。

8）寿命长，成本低。

光纤的材料一般皆为石英玻璃，其具有不腐蚀、耐火、耐水及寿命长的特性，使用光纤传感器可以大大降低整个工程的营运成本。





分布式光纤传感测温分析仪采用多项创新技术，具有国内领先的测量时间、采样间隔和空间分辨率，综合测量性能领先国内同行。结合应用行业特点，提供多种规格型号产品，满足不同客户需求。





产品特点

l   测温精度高：1℃ (全范围)

l   测量距离长：2km-30km

l   测量时间快：2s/通道

l   定位精度高：1m

l   通道多：1/2/4/8/16（可选）

l   系统接口丰富，组网方便

l   单一探测器光路设计，可靠性高

l   具有自诊断功能，快速定位故障

l   差定温报警功能，报警方式灵活

l   安装简单，后期维护工作量小



技术指标





感温光缆 Sensing Cables

传感光缆即为测温元件，传输和感温合一，采用特殊结构设计的快速导热型光缆，经过特殊设计的光缆结构，即能快速传递快递热量，又可有效保护光缆内部的光纤，适合各个应用行业的需要，这种光缆具有优良的光学特性、抗拉强度大、抗腐蚀性、高防水、无金属介质等优点，耐压性能好，可靠性高，工作寿命长。



技术指标

快速导热型铠装光缆是应用较广泛的通用型感温光缆，它采用高导热率的绝缘符合材料，并通过光缆结构优化，大大缩短了探测光纤对外界温度变化的响应时间，导热性能优于一般的测温光缆，尤其适合交通隧道、电力电缆等对响应时间要求较高的场合。



光纤类型	50μm /125μm、 62.5μm /125μm（多模）
光缆直径	5.0 mm
光缆芯数	2芯
最小弯曲半径	最小50mm
杭拉强度	≥500N
最大承受压力	≥4000N
光缆寿命	≥30年
温度范围	长期：-20℃-85℃、短期：-40℃-120℃
外护套	高阻燃聚合物（PVC）





用户监控软件 Software

用户软件为自主设计开发，为用户提供人性化、功能完善的中文交互界面。实时显示温度分布曲线和待测区域报警状态，可根据实际工况分区设置多级报警阈值，并提供历史查询及统计分析功能。采用先进的基于WEB的以太网系统架构，系统可以方便的与客户局域网无缝连接，在网络内的任何一台计算机均可快捷的访问系统，通过操作系统自带的IE浏览器即可访问、调取温度数据和报警信息。同时，可针对客户具体应用，量身定制开发功能模块。



功能特点

l   实时数据采集：从被监控区域逐点实时采集温度值，形成实时数据库

l   实时数据显示：实时显示从当前区域采集到的温度分布曲线

l   可视化视图：根据客户需要，将探测光缆路由和监控区域一一映射，直观显示报警位置

l   多种多级报警：提供定温、温升速率、区域温差三种报警方式，报警阈值可按要求多级设置

l   分区设置报警：被监控区域可按要求划分为多个分区，每个分区独立设置报警阈值，实现差异化监控

l   历史数据显示：用户可通过数据库查询区域某时间段的温度曲线，统计某点的历史温度变化趋势

l   曲线动态播放：用户可动态播放某时段的温度数据，直观显示整段温度曲线的变化趋势

l   Web显示査洵：用户利用IE浏览器可远程连接主机，实时查询温度和报警信息，方便快捷
