结构尺寸：

宽度：460mm(标准19英寸机柜安装孔位)

高度：132mm（3U高度）

深度：360mm

重量：

局端系统满配重量：12.42kg

功率模块重量：1.28kg

防雷模块重量：1.09kg

控制单元重量：0.74kg

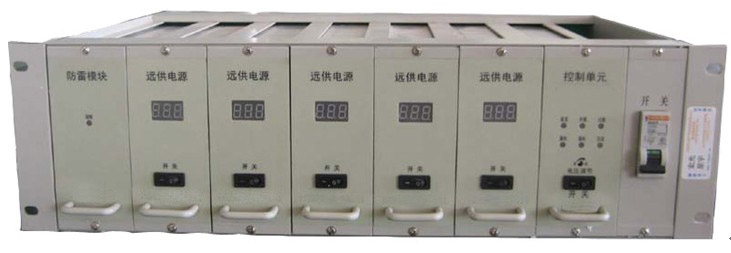

局端系统外观—见下图

功能说明

Ÿ   -48V隔离升压为高压直流的功能，并确保输出电压对地处于悬浮状态；

Ÿ   具备N+1功率模块备份功能，支持热插拔；

Ÿ   输出电压显示功能，并且输出电压根据用户需求连续可调，调整范围满足：230V～330V；320V～420V

Ÿ   具有输入过压、欠压自动保护功能，故障消除后系统可自动恢复供电；

Ÿ   具有输出过压保护功能，故障消除后系统可自动恢复供电；

Ÿ   具有输入防反接保护，保护方式：当-48V输入端，正负反接后设备不启动，恢复正常接入后，设备恢复工作；

Ÿ   具有输出短路保护，保护方式：当输出端短接出现过大电流（瞬时大于15A±2A）设备关闭输出，并声光告警，当输出回路恢复正常后，设备延时30至50秒后自动恢复工作；；

Ÿ   具有根据功率选择，输出限流保护功能，故障消除后系统可自动恢复供电；

Ÿ   具有输出开路保护，保护方式：当输出电流过小（小于4ma±2ma）时设备关闭输出，仅输出检测电压（小于40V），并声光告警，当输出电路恢复正常后，设备延时30至50秒后自动恢复工作；

Ÿ   具有输出回路对地漏电保护，保护方式：当输回路对保护地出现漏电流（大于1ma±0.5ma）设备关闭输出，仅输出检测电压（小于40V），并声光告警，当输出回路恢复正常后，设备延时30至50秒后自动恢复工作

Ÿ   具有输出回路强电搭接保护，保护方式：当输回路对保护地出现交流电流（大于2ma±1ma）设备关闭输出，仅输出检测电压（小于40V），并声光告警，当输出回路恢复正常后，设备延时30至50秒后自动恢复工作；

Ÿ   过温保护，保护方式：设备温度大于设定值（可按需求调节）设备关闭，设备温度恢复正常后，设备后自动恢复正常工作；

Ÿ   具有远程监控、干接点告警等功能；

Ÿ   可根具用户需求，适当改变监控协议、设定参数等功能（须在产品出厂前确定）。

面板开关与指示说明

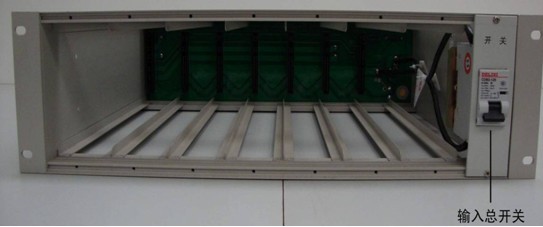

插箱前面：

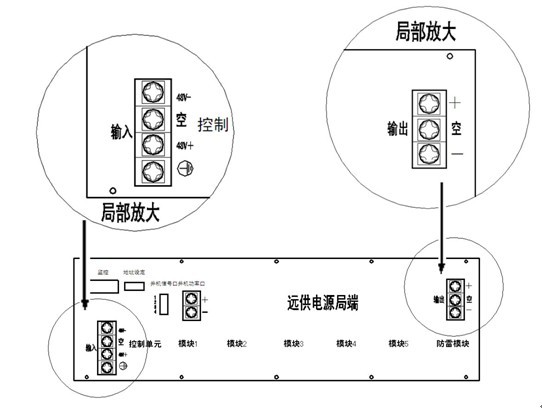

背面与接线说明：

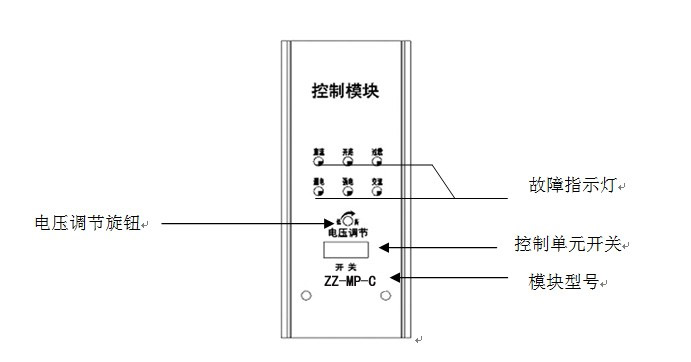

控制单元面板

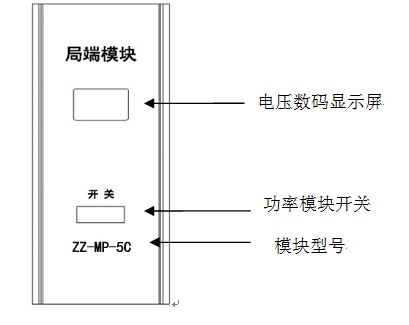

功率模块面板

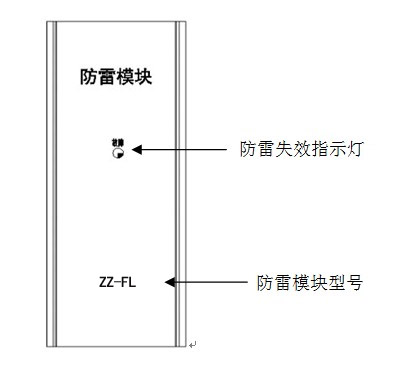

防雷模块面板

局端系统技术指标
