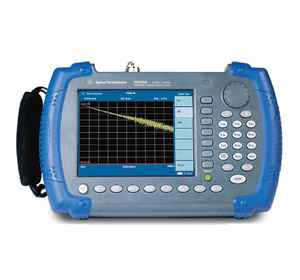

安捷伦Agilent N9330A手持式电缆和天线测试仪
25 MHz – 4.0 GHz
技术概述
今天，日益增加的无线应用范围将使最终用户享受更快和更多类型的服务。宽带移动数据和电话已无处不在，目前已经覆盖大多数城市和许多乡村。需要快速和高效安装的基站(BTS)数量在持续增长。此外，数量庞大的已建成的基站需要周期性的维护和时常的查找故障、修理。确保电缆和天线系统的可靠性易于使用，能方便地携带到任何地点无论您是自行维护，还是依靠第三方合同商，您都知道良好维护的天线网络和电缆馈送系统能帮助保证:
• 更好的话音和数据质量
• 较少的掉话
• 较少的掉线
因此，对于无线网的安装和维护，高效的电缆和天线测试仪是目
前网络技术人员手中重要的基本测试工具。
• 新站点安装和部署
• 例行维护
• 故障查找
验证基站电缆和天线系统的性能和查找故障: 测试25 MHz至4 GHz
的宽带或窄带
技术参数
|
测试功能
|
回波损耗
|
|
SWR
|
|
电缆损耗
|
|
故障距离(DTF)
|
|
频率范围
|
25MHz至4.0GHz
|
|
频率分辨率
|
100kHz
|
|
输出功率
|
0~ -20dBm
|
|
测量速度
|
2秒/屏幕(全扫宽,521数据点,CW扫描模式)
|
|
数据点数
|
(最大):521(可选521,261,131)
|
|
|
量程
|
0至60dB
|
|
分辨率
|
0.01dB
|
|
SWR
|
量程
|
1至65.00
|
|
精度
|
同RL
|
|
分辨率
|
0.01
|
|
电缆损耗
|
|
|
量程
|
0至30.00dB
|
|
分辨率
|
0.01dB
|
|
测量精度
|
>42dB，机械校准后的校正方向性
|
|
故障距离
|
垂直值: 回波损耗:0.00至60.00dB
SWR:1.00至65.00
|
|
量程
|
(数据点数–1)×分辨率
|
|
数据点数=521,261,或131
|
|
分辨率
|
分辨率(m)=(1.5×10)×（Vp）/（f2–f1）Hz
|
|
这里Vp是电缆的相对传播速度
|
|
f2是停止频率，f1是开始频率
|
|
抗扰度(dBm)
|
近端干扰
|
(-5dBm)距离载频±10kHz以内时
|
|
远端干扰
|
(+17dBm),距离载频1MHz以外时
|
|
通过定向耦合器将干扰信号输入到N9330A,测试时工作在CW模式
|
|
标记
|
6
|
|
用户保存
|
|
内Flash存储器
|
仪器设置保存 支持用USB存储
|
|
通用信息
|
|
显示
|
7.2”640×480抗反光彩色LCD，带可调背光
|
|
温度
|
|
工作
|
-10℃ 至 +50℃，相对湿度≤85%
|
|
非工作,, ,
|
-40℃ 至 +70℃ (在 0℃ 以下或 +40℃以上的环境中推荐电池单独进行保存)
|
|
环境
|
除温度外，符合安捷伦环境测试手册 OE 类
|
|
电源
|
|
外直流输入
|
+11V 至 +25V，最小 40W
|
|
内部电池
|
可充电锂离子电池，最小连续工作 4 小时
|
|
尺寸和重量
|
|
尺寸(W×H×D)
|
317 mm × 207 mm × 69 mm
|
|
重量
|
净重: 2.6 kg，含电池重: 2.9 kg
|
