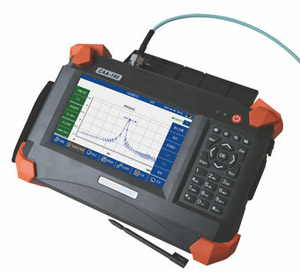

信维科技® CAA-100 天馈线测试仪能够测试负载的频率Return Loss和VSWR特性。同时,利用专门的FDR技术,天馈仪可以同时获取DTF (故障距离)Return Loss和VSWR特性。方便用户分析天馈线系统连接是否可靠正常。
CAA-100具有体积小、重量轻、交直流电源供电及可户外长时间操作等特点,适用于多种场合。特别适用于电信、广电、铁路、电力、军队等通信领域建设和维护以及科研院所的教学与科研。
产品特点:
支持手动设置频率和选择预设频段
支持手动设置电缆参数和预设电缆参数
同时支持现场校准电缆获取电缆参数
具备数据保存和调入功能
7寸彩色液晶单点电阻触摸屏
支持多种用户操作方式:触摸屏,键盘,鼠标等
具备多种节电工作模式(待机,自动关机,调节屏幕亮度)
连续测量时间大于8小时
支持在线升级
内部存储空间:大于2GB
支持中英文两种语言版本显示
设计友好的用户界面
便捷的校准模式
功能齐全的测量模式
故障距离回波损耗/驻波比测试
频率回波损耗/驻波比测试
电缆平均损耗测试
技术指标:
型号 |
CAA-100 |
测试功能 |
回波损耗(Return Loss) |
驻波比(VSWR) |
故障距离(DTF)回波损耗(Return Loss) |
故障距离(DTF)驻波比(VSWR) |
频域损耗(Loss) |
频率范围(MHz) |
25 ~ 4000 |
频率准确度(@25℃) |
+/-75ppm |
频率分辨率(kHz) |
100 |
输出功率(dbm) |
<0 |
测试速度(S) |
2,3,6 |
测量点数 |
1,372,755,511,103 |
测试准确度(dB) |
>42(校准后) |
回波损耗(dB) |
量程: 0.00 至60.00 |
分辨率: 0.01 |
VSWR(dB) |
量程: 1.00 至65.00 |
精度: 同RL |
分辨率: 0.01 |
电缆损耗(dB) |
量程: 0.00 至30.00 |
分辨率: 0.01 |
故障距离(dB) |
垂直范围: 回波损耗: 0.00 至60.00 |
SWR: 1.00 至65.00 |
量程 |
(数据点数- 1) x 分辨率 |
数据点数= 137,275,551,1103 |
长度(m) |
1500 |
分辨率(m) |
分辨率(m)= ( 1.5 x 108 ) x (Vp) / (f2-f1) Hz |
这里Vp 是电缆的相对传播速度 |
f2 是停止频率, f1 是开始频率 |
干扰抑制度(dBm) |
On-channel: +17 (> +/-10MHz) |
On-frequency: -5 (<+/-10kHz) |
端口承受最大功率(dBm) |
25 |
存储空间(GB) |
>2 |
数据保存和调入功能 |
具备 |
开机自检功能 |
具备 |
连续测量时间(h) |
>8 |
节电功能 |
具备(待机,自动关机,调节屏幕亮度) |
加窗功能 |
具备 |
用户操作方式 |
触摸屏,键盘,鼠标等 |
显示器 |
7”LCD单点电阻彩色触摸屏 |
语言 |
2种(中、英) |
在线升级功能 |
具备 |
输入输出端口 |
射频接口形式:N型阴头,50欧姆 |
USB口1:连接到PC进行通讯 |
USB口2:外接数据存储器(flash) |
网口:RJ45形式,用于与电脑进行网络通讯。 |
温度(℃) |
工作温度:0 to +50 (使用电池); 0 to +40 (使用配电器) |
电池充电温度:0°C to +50 °C |
存储温度:-40 to +70(主机); -20 to +70(电池) |
电源适配器 |
交流输入电压110~240V,输出电压12~15V,最小电流不小于2A |
重量(Kg) |
2.5 |
尺寸(长×宽×高)(mm) |
290×175×75 |
*上述参数如有变化,恕不另行通知。
标准配置:
CAA-100:主机、电源模块、电源线、携带箱、用户手册(CD) 共1页 [1] 当前第1/1页
|
