【产品介绍】

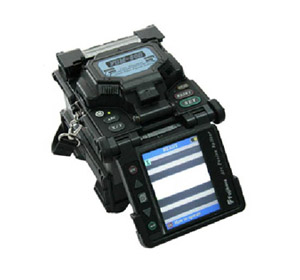

新式的芯部对准光纤熔接机FSM-60S 在对准系统（PAS方式）中进行了几项改进，使60S成为了世界上小型化的光纤熔接机。改进后的熔接和加热时间，使60S拥有快速的熔接速度，更适合了野外施工的要求。这个机型的设计还有很多有价值的特点，更适合了人体学的要求，减少了操作步骤，大容量的电池处长了野外施工的使用时间极限。可活动的显示器和双向的操作方式更大的方便了操作者。
【主要功能】
● 典型熔接时间：9秒（SM快速模式）
● 典型加热时间：30秒（FP-03）
● 显示器：4.1英寸彩色液晶显示屏（表面有透明防反射塑料保护）图像显示可根据显示器位置自动翻转
● 放大倍数：300倍（单纤显示）；187倍（X/Y同时显示）
● 大容量NiMH电池：BTR-08（4000mAh）充电时间为5小时，可以边充电边进行熔接操作，充满电可熔接和加热160次
● 关闭加热器盖自动开始加热；关闭防风罩自动开始熔接
● 符合RoHS和WEEE标准
● 加强防震、防沙尘、防雨能力（改变材料、结构）
● 有两种用户可选的光纤放置方法：护套压板系统和光纤夹具系统，为针对不同切割长度等
● FSM-60S可用于藤仓FuseConnect 系统，为做FuseConnect连接器可选外置加热剥皮钳SH-8C
● 可拆卸的工作台（在携带箱上面），可以将熔接机固定在工作台上操作，适合野外工作
● ● 电池寿命：充电次数可达200~500循环次数（可能是半年到五年）（合理操作 和储存）
【技术指标】
|
适用光纤
|
SM(单模)、MM(多模)、DS(色散位移)以及NZDS(非零色散位移，即G.655光纤)
|
|
实际平均损耗
|
0.02dB(SM)、0.01dB(MM)、0.04dB(DS)、0.04dB(NZDS)
|
|
接续时间
|
9秒（SM快速模式）；10秒（SM AUTO模式）；13秒（AUTO模式）
|
|
加热时间
|
30秒（FP-03）；35秒(FP-03,L=40)；35~55秒（微型热缩套管）
|
|
接续结果的存储
|
可在内置存储器中保存2000个最新接续结果
|
|
光纤影像的存储
|
可在内置存储器中保存8个光纤影像
|
|
光纤显示方式
|
X轴和Y轴独立显示，或同时显示X/Y轴
|
|
尺寸/重量
|
136(W)*161(D)*143(H)/2.3kg（含ADC-13），2.7kg（含BTR-08）
|
|
回损与风速
|
≥60dB，15m/s
|
|
操作环境
|
-10～+50℃(温度)，0～95%（湿度），0～5000m（海拔）
|
|
存储环境
|
-40～+80℃(温度)，0～95％（湿度）
|
【配置及附件】
|
项目
|
名称
|
型号
|
数量
|
|
1
|
主机
|
FSM-60S
|
1台
|
|
2
|
交/直流适配器/充电器
|
ADC-13
|
1个
|
|
3
|
蓄电池
|
BTR-08
|
1个
|
|
4
|
高精密光纤切割刀
|
CT-30A
|
1把
|
|
5
|
电池充电线
|
DCC-14
|
1条
|
|
6
|
USB线
|
USB-01
|
1条
|
|
7
|
光纤护套压板
|
CLAMP-S60A
|
1套
|
|
8
|
交流电源线
|
ACC-XX
|
1条
|
|
9
|
备用电极(同FSM-50S)
|
ELCT2-20A
|
1对
|
|
10
|
携带箱
|
CC-24-60S
|
1个
|
|
11
|
CD英文操作手册
|
V-60S-E
|
1张
|
|
12
|
快速操作指南
|
M-60S
|
1份
|
|
13
|
J型板
|
JP-05
|
1个
|
【选购件】
|
名称
|
型号
|
|
直流电源线
|
DCC-12/13
|
|
光纤夹具
|
FH-60-250/900
|
|
光纤护套压板
|
CLAMP-S60B/C
|
|
放大镜
|
MGS-06 (含支架)
|
|
接续保护管(标准)
|
FP-03，FP-03（L=40mm）
|
|
外部加热器
|
SH-8C
|
