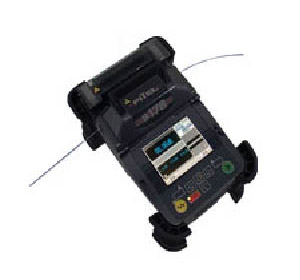

S178享誉全球的新一代纤芯对准熔接机
【产品说明】
l 坚固 ：钛金属机身，橡胶弹性减震，防尘防水
l 快速：7秒快速熔接，25秒快速加热，支持连续加热，平均效率提高至两倍
l 耐用：双电池大容量200芯熔接，无记忆效应锂电池。
l 刀片24个刀面，超长使用寿命
l 便捷：维护简单，免费升级；
l 区域维修站，中国维修总站
l 紧凑：稳固、防滑，重量 1.9kg
【产品性能】
|
适用光纤
|
SMF, MMF, DSF, NZDSF, BIF/UBIF(弯曲不敏感光纤)
|
|
光纤切割长度
|
250 um 光纤：5 – 10 mm, 900um紧套光纤：10 -16 mm
|
|
包层直径
|
80 -150um
|
|
涂覆层直径
|
160 - 900um
|
|
典型熔接损耗
( 同种光纤)
|
单模光纤0.02dB , 多模光纤0.01dB
NZDS光纤0.03dB, EZ-Bend光纤0.04dB
|
|
熔接程序
|
150 种
|
|
自动光纤选择功能
|
SM: SMF, DSF, NZDSF, BIF/UBIF(弯曲不敏感光纤)
MM: MMF
|
|
电极使用寿命
|
5000 次
|
|
加热程序
|
18种
|
|
自动加热开始功能
|
具有自动开始加热功能
|
|
尺寸
|
127W x 199D x 105H mm (不包括防震橡胶垫)
159W x 231D x 130 H mm (包括防震橡胶垫)
|
|
光纤夹具
|
固定通用夹具 (可选配松套管光纤)
或 专用光纤夹具
|
|
重量
|
1.9 kg (不带电池), 2.3kg (带电池)
|
|
熔接时间
|
7 秒(快速熔接),9 秒 (标准程序)
|
|
热缩管类型
|
40/60mm 热缩管，微型热缩管
|
|
加热时间
|
40mm 和60 mm 热缩管(连续加热模式)的加热时间25秒
40mm 和 60 mm 热缩管(标准模式)的加热时间31秒
|
|
回损
|
>60dB
|
|
拉力测试
|
1.96 N
|
|
放大倍数
|
101 倍, 304倍和 608倍
|
|
显示器
|
3.5“ 英寸 LCD 彩色显示器，可双向显示，可同时显示X场Y场光纤图像
|
|
数据和视频接口
|
USB 2.0
|
|
存储记忆
|
2,000 组熔接数据
|
|
图像记忆功能
|
自动获取最近100个熔接图像， 存储 24 张光纤图像
|
|
操作界面
|
GUI 中文图像化操作界面
|
|
电池容量
|
200 次熔接和加热（两块电池），连续工作三小时
80 次熔接和加热（一块电池）
|
|
显示语言
|
20 种语言
|
|
操作温度
|
零下 10度到50 度 (不结露)
|
|
存储温度
|
零下 40度到60 度 (不结露)
|
|
高度
|
从海平面到海拔高度5,000米
|
|
防风
|
具有 15米/秒防风能力
|
|
电源
|
自动电压选择，交流 100 to 240V (50/60Hz), 直流 11 to 17 V，可
使用汽车电源（需选配汽车电源连接线）
|
|
数据传输
|
USB2.0 高速数据接口，同时支持视频输出。
|
|
工作台
|
有
|
【标准配置】
|
部件
|
部件编号
|
数量
|
|
熔接机主机
|
S178-X-A-0001
|
1
|
|
携带箱
|
HCC-01
|
1
|
|
锂电池
|
S943B
|
2
|
|
电池充电器
|
S958B
|
1
|
|
备用电极
|
S969
|
1 对
|
|
S178 交流适配器
|
S976A
|
1
|
|
电池充电适配器
|
S977A
|
1
|
|
电极清洁磨具
|
D5111
|
1
|
|
清洁刷
|
VGC-01
|
1
|
|
冷却托盘
|
CTX-01
|
1
|
|
切割刀
|
S325
|
1
|
|
双口钳
|
CFS-2
|
1
|
|
操作说明书
|
FTS-B347
|
1
|
