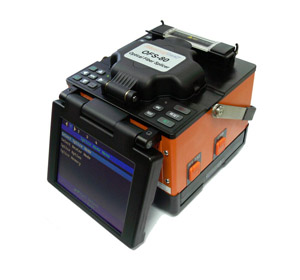

信维科技OFS-80系列采用了高速图像处理技术和特殊的精密定位技术，可以使光纤熔接的全过程在9秒自动完成，并且具有高质量的熔接效果。5.7英寸LCD 和双CMOS监视器完美配合，X&Y轴显示，使光纤熔接的各阶段一目了然。广泛适用于单模和多模的石英玻璃纤芯。并且OFS-80E和OFS-80F更好的适用于裸纤、皮纤等类型的光纤以及SOC快速热熔头。
OFS-80系列还具有体积小、重量轻、交直流电源供电及可户外长时间操作等特点，适用于多种场合。特别适用于电信、广电、铁路、电力、军队等通信领域的光纤光缆工程和维护以及科研院所的教学与科研。OFS-80E和OFS-80F尤其适用于FTTx光纤入户操作。
硬件设计特点：
·光纤夹具可互换
熔接时于固定各种类型光纤（裸纤、皮纤等类型的光纤）以及SOC快速热熔头，
方便用户进行光纤切割时确定切纤长度，以及放纤和熔接后热缩等操作。
·由ShinewayTech®提供的多功能工具箱。
除基本功能外，还具有专业工作台功能并配有配线盒，让户外的操作更专业。
·电池模块与主机分离设计
不仅方便电池的维护及更换，同时户外工作时刻携带多块电池来增加熔接时间。
·高强度LCD透明罩，保护显示屏。
·刚性便携背带设计便于悬挂作业。
·内置照明灯，方便黑暗环境和夜间操作。
·防风、防沙尘、防水、防震设计适应户外恶劣环境操作。
·显示屏可前后翻转，方便多角度观察。
软件设计特点：
·自动检测光纤端面、校准熔接位置、推算接续损耗以及温度压强补偿模式。
·防风罩打开和关闭时熔接过程会自动暂停和恢复模式。 |
 |
OFS-80E夹具应用展示
250mm/900mm/皮线光纤及SOC快速热熔头在熔接时可随意组合
技术指标
|
熔接机系列
|
OFS-80
|
|
型号
|
OFS-80A
|
OFS-80E
|
OFS-80F
|
|
产品描述
|
标准型
|
光纤夹具可更换型
|
普通&皮线光纤兼容型
|
|
以下为通用指标
|
|
适用光纤
|
单模(ITU-T G.652), 多模(ITU-T G.651), DS(ITU-T G.653), NZDS (ITU-T G.655， ITU-T G.657)等
|
|
涂覆层外径
|
80-150μm
|
|
包层外径
|
100-1000μm
|
|
光纤切割长度
|
涂覆层直径为0.25mm及以下的光纤：8-16mm;
涂覆层直径为0.25-1mm的光纤：16mm
|
|
平均熔接损耗
|
单模：0.02dB; 多模：0.01dB; DS/NZDS：0.04dB
|
|
光纤对准方式
|
纤芯对准(PAS)
|
|
熔接时间
|
标准单模光纤：9 秒
|
|
光纤数量
|
单根光纤
|
|
回损
|
≥60dB
|
|
熔接模式
|
60组预置/用户定义程序(单模和多模)
|
|
熔接损耗评价
|
有
|
|
放电校准模式
|
自动模式和手动模式
|
|
熔接损耗存储
|
5000个熔接结果
|
|
光纤显示
|
同时显示X和Y轴方向光纤图像; 当前日期时间; 当前工作状态
|
|
放大倍数
|
240x
|
|
观察方式
|
两个摄像机, 5.7寸可翻转彩色显示器
|
|
拉力试验值
|
2N
|
|
加热器
|
内置加热炉, 加热部分为一整体, U型槽设计充分加热
|
|
加热模式
|
可选1-60秒
|
|
加热时间
|
30秒
|
|
适用热缩管类型
|
60mm, 40mm等系列微型管
|
|
电源
|
内置锂电池(6600mAh);
电源适配器(AC输入：110-240V; DC输出：14.5-15V)
|
|
电池熔接及
热缩次数
|
满电可熔接和加热120次
|
|
端口
|
RS-232 / USB
|
|
防风能力
|
最大风速为15m/s
|
|
其他功能
|
熔接过程暂停; 关闭防风罩自动熔接
|
|
工作温度
|
-10℃ ~ +50℃
|
|
存储温度
|
-20℃ ~ +70℃
|
|
相对湿度
|
0 to 95% (无结露)
|
|
先对高度
|
海拔0 ~ 5000m
|
|
重量
|
2.64Kg (不带电池), 3.15Kg (带电池)
|
|
尺寸(长×宽×高)
|
180×160×155mm
|
*上述参数如有变化，恕不另行通知。
